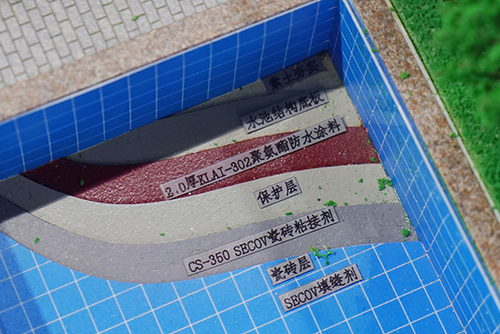

SECOV填縫劑
瓷磚層
CS-350 SECOV瓷磚粘結(jié)劑
保護(hù)層
2.0厚KLAI-302聚氨酯防水涂料
水池結(jié)構(gòu)底板
素土夯實(shí)
KLAI-302 聚氨酯防水涂料
介紹：中國(guó)第一家研制成功，國(guó)家標(biāo)準(zhǔn)制定者；不含焦油和瀝青，無(wú)毒無(wú)害、環(huán)保且可做成鐵紅色，防水性能佳，施工方便，不留接縫，修補(bǔ)容易，本產(chǎn)品通過CTC環(huán)保/質(zhì)量雙認(rèn)證，開來(lái)樂活防水系統(tǒng)優(yōu)選材料之一。
規(guī)格型號(hào)： 25kg/組
開來(lái)雙組份(甲料、乙料)聚氨酯防水涂料是液態(tài)交聯(lián)反應(yīng)固化型不含焦油和瀝青的彩色高分子涂膜防水材料，該產(chǎn)品拉伸強(qiáng)度大、延伸性優(yōu)異、對(duì)基層變形適應(yīng)能力極強(qiáng)，低溫性能優(yōu)異，是目前國(guó)內(nèi)質(zhì)量好的防水涂料之一，它防水性能極佳、施工方便、不留接縫、修補(bǔ)容易。本產(chǎn)品通過CTC環(huán)保/質(zhì)量認(rèn)證。
施工范圍
可用于地下室、新舊屋面、衛(wèi)生間、橋梁、人防工程等場(chǎng)合的防水、防潮，也可用于金屬管道、車間地坪、水池等的防腐蝕及木地板、水泥板、石棉制品、陶瓷制品、地磚等粘結(jié)。
清掃基層 將基層表面的砂漿疙瘩、塵土雜物徹底清掃干凈。基層必須平整、結(jié)實(shí)、清潔、干燥、含水率小于8%。
涂布底膠 1、底膠配料按以下比例(重量比)進(jìn)行：
甲料∶乙料∶稀釋劑=1∶2∶1。
2、將已攪拌均勻的底膠滾刷均勻涂布在表面上。
涂布量一般以0.1-0.2kg/m2為宜，底膠涂布后須干燥4-24小時(shí)才能進(jìn)行下一工序的施工。
涂膜防水層的施工
1、防水層料的配比(重量比)甲料∶乙料=1∶2
2、攪拌：用電動(dòng)攪拌器混勻，如粘度過大可適當(dāng)加入稀釋劑稀釋。
3、將已攪拌均勻的防水涂料用橡膠或塑料刮板均勻刮在已涂有底膠的防水基層上。第一層涂膜固化后，再按上述方法涂刮第二層涂膜，但涂刮的方向與第一層涂刮的方向相垂直。可根據(jù)設(shè)計(jì)要求，確定涂刮層數(shù)和每層涂膜布量，直至達(dá)到設(shè)計(jì)厚度。
稀撒石渣
如果墻板立面要抹灰，最后一層涂膜施工完畢但尚未完全固化時(shí)應(yīng)在其表面稀撒上少量干凈的1-3毫米厚的石渣，以增加涂膜和水泥砂漿的粘結(jié)力。
涂膜防水層的驗(yàn)收
在做保護(hù)層前必須認(rèn)真檢查涂膜防水層的施工質(zhì)量，要表面平整，涂刷均勻，無(wú)流淌、皺褶、鼓泡、翹邊等缺陷存在，必要時(shí)還可蓄水檢查，至不滲漏為合格。
保護(hù)層施工
當(dāng)涂膜完全固化和驗(yàn)收合格后，即可做水泥砂漿保護(hù)層或用傳統(tǒng)方法鋪貼面磚、馬賽克等。
注意事項(xiàng)
稀釋劑不能用醇酸、硝基酸稀釋劑等油漆稀料。
聚氨酯防水涂料應(yīng)放在干燥通風(fēng)的室內(nèi)，嚴(yán)禁與水接觸。
聚氨酯防水涂料屬易燃品，嚴(yán)禁與明火接觸。
如發(fā)現(xiàn)乙料有沉淀現(xiàn)象時(shí)，應(yīng)攪拌均勻后再用，對(duì)最終的防水效果沒有影響。
在進(jìn)行保護(hù)施工前，任何人員不得進(jìn)入涂膜施工現(xiàn)場(chǎng)，以防踐踏損傷涂膜防水層，如發(fā)現(xiàn)涂膜層有刺破現(xiàn)象，可用割刀將口周圍挖開，再用防水涂料涂刷、修補(bǔ)即可。
涂料應(yīng)現(xiàn)用現(xiàn)配，并在20～40分鐘內(nèi)用完。
施工現(xiàn)場(chǎng)必須保持良好的通風(fēng)。
相關(guān)新聞
24小時(shí)服務(wù)熱線
